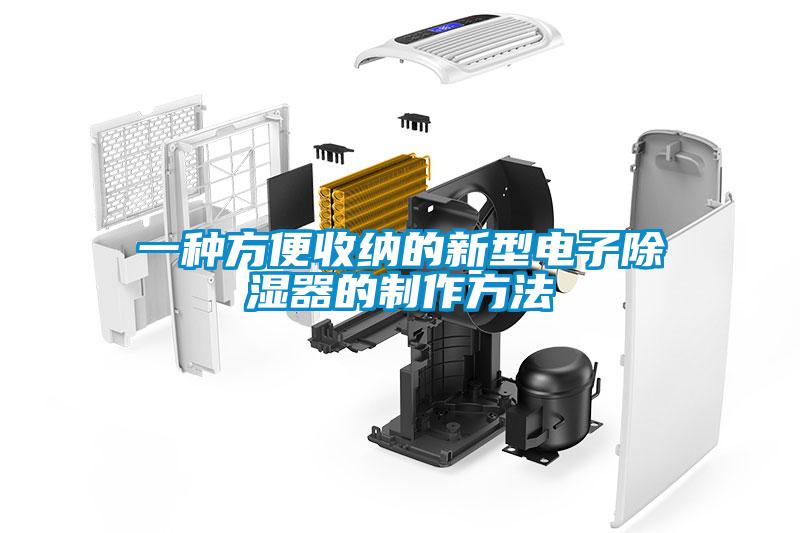

一種方便收納的新型電子除濕器的制作方法

　　1.本實用新型涉及家用電器技術領域，具體為一種方便收納的新型電子除濕器。背景技術：2.電子除濕機指以制冷的方式來降低空氣中的絕對濕度，保持空間的相對適宜濕度，主要適用于地下工程、國防工程、檔案室、圖書館、工廠車間、倉庫、計算機房以及對溫度、濕度有要求的環境。3.現有的電子除濕機應用已經十分廣泛了，不僅可以給室內除濕減低霉及其它細菌滋生，還可以保護室內的家具等物體，但是大部分電子除濕機都是固定放置在地面上，有些可以移動的電子除濕機底部輪子卻不可以收納，或者小部分可收納的需要人工收納，而電子除濕機底部輪子人工收納起來就比較麻煩，故而提出了一種方便收納的新型電子除濕器來解決上述中的問題。技術實現要素：4.針對現有技術的不足，本實用新型提供了一種方便收納的新型電子除濕器，具備一鍵自動收納的優點，解決了大部分電子除濕機都是固定放置在地面上，有些可以移動的電子除濕機底部輪子卻不可以收納，或者小部分可收納的需要人工收納，而電子除濕機底部輪子人工收納起來就比較麻煩的問題。5.為實現上述一鍵自動收納的目的，本實用新型提供如下技術方案：一種方便收納的新型電子除濕器，包括除濕器本體，所述除濕器本體的內底部固定安裝有收納機箱，所述收納機箱的內部固定安裝有收納機構；6.所述收納機構包括雙軸電機、轉軸、小齒輪、大齒輪、轉桿、連接桿和萬向輪，所述收納機箱的內部前后兩側均固定安裝有雙軸電機，兩個所述雙軸電機的輸出軸處均固定安裝有轉軸，所述轉軸的外部固定安裝有小齒輪，所述轉軸的底部且位于小齒輪的底部活動安裝有轉桿，所述轉桿的外部固定安裝有與小齒輪相嚙合的大齒輪，所述轉桿的底部固定安裝有連接桿，所述連接桿的底部活動安裝有萬向輪。7.進一步，所述收納機箱的內部前后兩側均固定有與轉桿活動連接且數量為兩個的連接板，兩個所述連接板的內部均開設有與轉桿相配適的活動槽。8.進一步，所述轉軸的數量為四個，所述轉軸、小齒輪、大齒輪、轉桿、連接桿和萬向輪的數量均相同且一一對應。9.進一步，所述除濕器本體的前側固定安裝有控制面板，所述控制面板的底部固定安裝有排濕口,所述萬向輪的左右兩側均固定安裝有延伸至收納機箱內頂部的電動推桿，所述電動推桿的數量為八個，八個所述電動推桿的底部均固定安裝有固定塊。10.進一步，所述電動推桿和雙軸電機均與控制面板為電連接，所述雙軸電機和除濕器本體的中心點在同一水平線上,所述電動推桿伸長后固定塊底部與連接桿放下后萬向輪底部在同一水平線上。11.進一步，所述除濕器本體的兩側設置有隱藏式的提手槽，所述除濕器本體兩側均設置有散熱格柵。12.與現有技術相比，本技術的技術方案具備以下有益效果：13.1、該新型電子除濕器，通過設置控制面板，按動控制面板上的按鍵使電動推桿伸長，電動推桿伸長使固定塊的底部與地面接觸，用于支撐除濕器本體和方便萬向輪收納的作用，通過設置除濕口，用于方便吸收濕潤空氣的作用，通過設置連接板，用于支撐轉桿的作用。14.2、該新型電子除濕器，通過設置雙軸電機，在電動推桿伸長支撐住除濕器本體時，雙軸電機的輸出軸帶動轉軸轉動，轉軸轉動使小齒輪帶動大齒輪轉動，大齒輪轉動帶動轉桿在連接板內部的活動槽中轉動，轉桿轉動帶動連接桿使萬向輪轉動至收納機箱的內底部，達到了一鍵收納的目的。附圖說明15.圖1為本實用新型結構示意圖；16.圖2為本實用新型結構圖1中收納機構3處放大圖。17.圖中：1除濕器本體、2收納機箱、3收納機構、301雙軸電機、302轉軸、303小齒輪、304大齒輪、305轉桿、306連接桿、307萬向輪、4控制面板、5排濕口、6連接板、7電動推桿。具體實施方式18.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。19.請參閱圖1-2，本實施例中的一種方便收納的新型電子除濕器，包括除濕器本體1，除濕器本體1的內底部固定安裝有收納機箱2，用于收納和放置的作用，收納機箱2的內部固定安裝有收納機構3，除濕器本體1的前側固定安裝有控制面板4，控制方便控制收納機構3的作用，控制面板4的底部固定安裝有排濕口6，用于方便吸收濕潤空氣的作用；20.請參閱圖1-2，收納機構3包括雙軸電機301、轉軸302、小齒輪303、大齒輪304、轉桿305、連接桿306和萬向輪307，收納機箱2的內部前后兩側均固定安裝有雙軸電機301，兩個雙軸電機301的輸出軸處均固定安裝有轉軸302，轉軸302的外部固定安裝有小齒輪303，轉軸302的底部且位于小齒輪303的底部活動安裝有轉桿305，收納機箱2的內部前后兩側均固定有與轉桿305活動連接且數量為兩個的連接板6，兩個連接板6的內部均開設有與轉桿305相配適的活動槽，用于支撐轉桿305和方便轉桿305轉動的作用，轉桿305的外部固定安裝有與小齒輪303相嚙合的大齒輪304，轉桿305的底部固定安裝有連接桿306，連接桿306的底部活動安裝有萬向輪307，用于方便除濕器本體1隨意移動的作用，萬向輪307的左右兩側均固定安裝有延伸至收納機箱2內頂部的電動推桿7，用于支撐除濕器本體1和方便收納輪子的作用，電動推桿7的數量為八個，八個電動推桿7的底部均固定安裝有固定塊，電動推桿7和雙軸電機301均與控制面板4為電連接，用于方便控制電動推桿7和收納機構3的作用，電動推桿7伸長后固定塊底部與連接桿306放下后萬向輪307底部在同一水平線上，該新型電子除濕器，通過設置控制面板4，按動控制面板4上的按鍵使電動推桿7伸長，電動推桿7伸長使固定塊的底部與地面接觸，用于支撐除濕器本體1和方便萬向輪307收納的作用，通過設置除濕口5，用于方便吸收濕潤空氣的作用，通過設置連接板6，用于支撐轉桿305的作用，通過設置雙軸電機301，在電動推桿7伸長支撐住除濕器本體1時，雙軸電機301的輸出在軸帶動轉軸302轉動，轉軸302轉動使小齒輪303帶動大齒輪304轉動，大齒輪304轉動帶動轉桿305在連接板6內部的活動槽中轉動，轉桿305轉動帶動連接桿306使萬向輪307轉動至收納機箱2的內底部，達到了一鍵收納的目的。21.本實施例中，先電動推桿7伸長使固定塊與地面接觸；22.本實施例中，再雙軸電機301帶動轉軸302使小齒輪303轉動；23.本實施例中，再小齒輪303帶動大齒輪304使轉桿305轉動；24.本實施例中，最后轉桿305轉動帶動連接桿306使萬向輪307收納至收納機箱2的內底部。25.本實施例中，除濕器本體1的兩側設置有隱藏式的提手槽，除濕器本體1兩側均設置有散熱格柵。26.上述實施例的工作原理為：27.(1)該新型電子除濕器，通過設置控制面板4，按動控制面板4上的按鍵使電動推桿7伸長，電動推桿7伸長使固定塊的底部與地面接觸，用于支撐除濕器本體1和方便萬向輪307收納的作用，通過設置除濕口5，用于方便吸收濕潤空氣的作用，通過設置連接板6，用于支撐轉桿305的作用。28.(2)該新型電子除濕器，通過設置雙軸電機301，在電動推桿7伸長支撐住除濕器本體1時，雙軸電機301的輸出在軸帶動轉軸302轉動，轉軸302轉動使小齒輪303帶動大齒輪304轉動，大齒輪304轉動帶動轉桿305在連接板6內部的活動槽中轉動，轉桿305轉動帶動連接桿306使萬向輪307轉動至收納機箱2的內底部，達到了一鍵收納的目的，解決了大部分電子除濕機都是固定放置在地面上，有些可以移動的電子除濕機底部輪子卻不可以收納，或者小部分可收納的需要人工收納，而電子除濕機底部輪子人工收納起來就比較麻煩的問題。29.需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括要素的過程、方法、物品或者設備中還存在另外的相同要素。30.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
